AVインターフェースキット及びバックカメラ取り付けドライブレコーダー取り付け

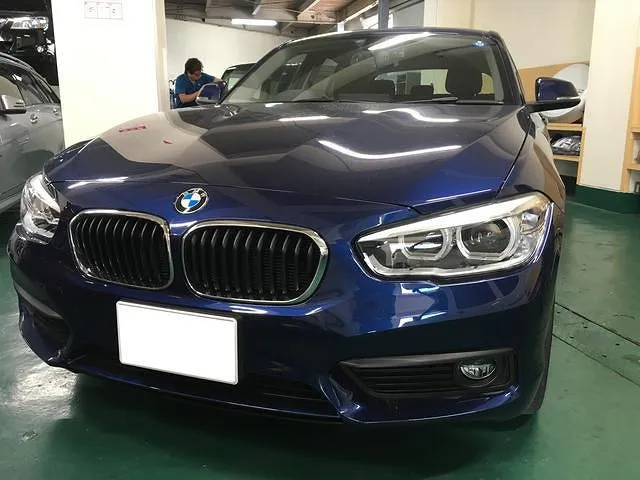

BMW 118i(F20)
にAVインターフェースキットとバックカメラの取り付け ドライブレコーダー取り付け作業をさせていただきました。
AVインターフェースキットはa/tackiDrive、id5、id6用のAVインターフェイス AT-VEM518Pを使用し、バックカメラもa/tackさんの埋め込みタイプを使用しました。

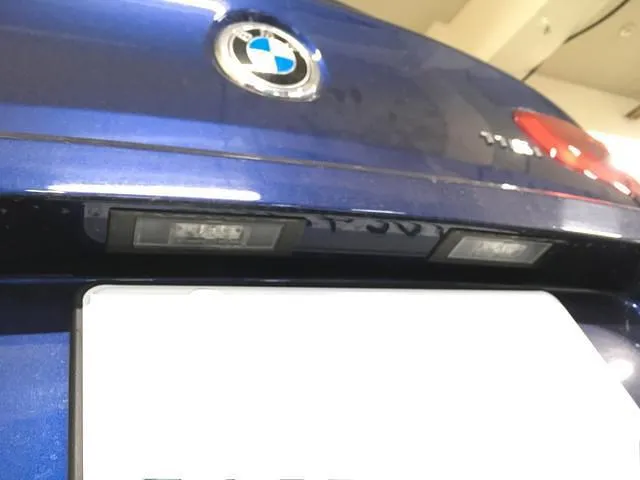

バックカメラはリヤバンパーのライセンスランプの間に穴開け加工し埋め込みます。

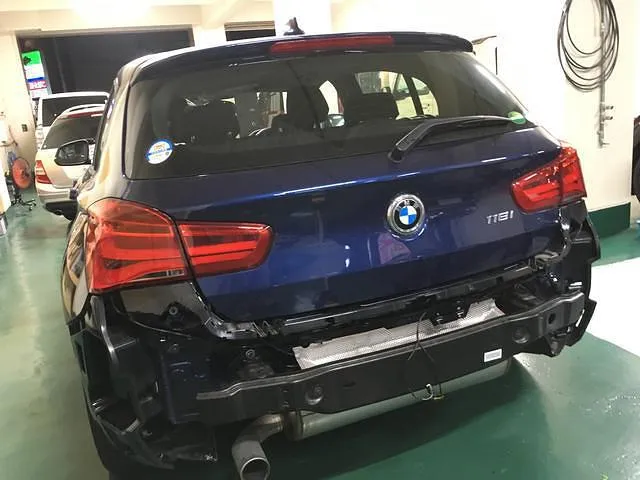

リヤバンパーを取り外し、バックカメラを取り付け車両ハーネスに沿わせてカメラの配線を社内に引き込みます。

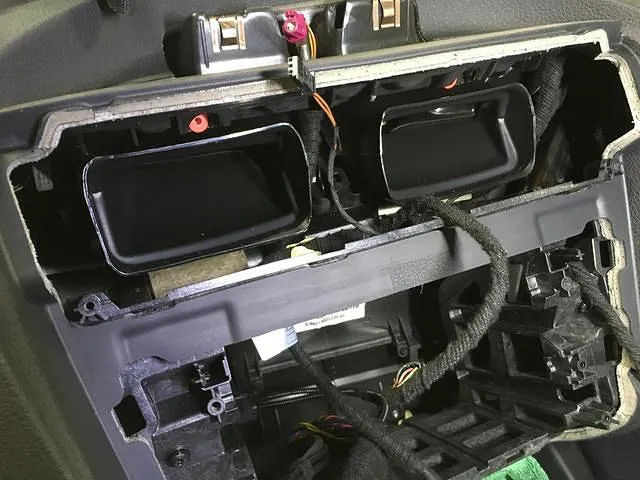

純正のオーディオ、iDriveモニターを取り外し、AVインターフェースキットを取り付けます。

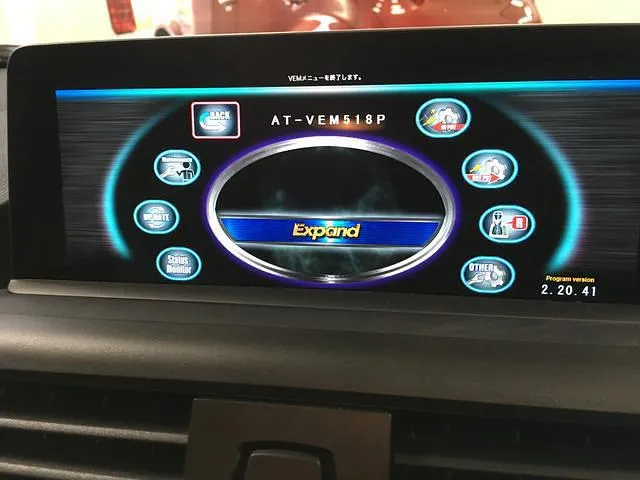

AVインターフェースキットの設定画面で設定し、バックカメラの切り替えなどの設定をします。

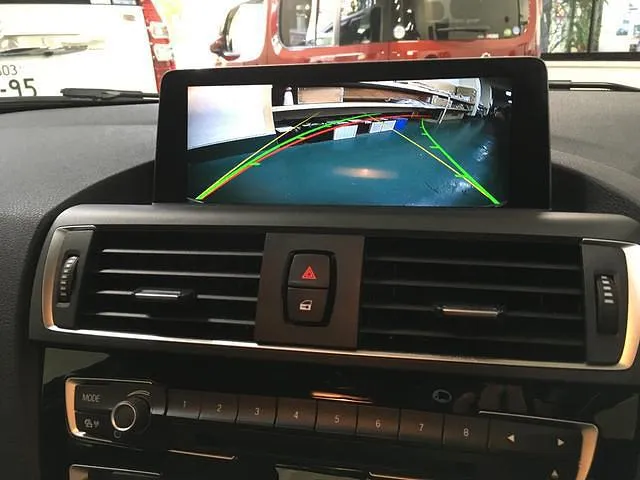

バックカメラの画像を確認し、ハンドル操作でガイド線も動くのを確認します。

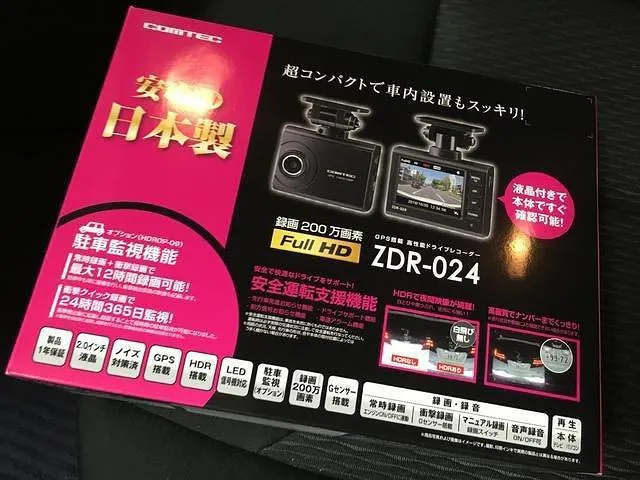

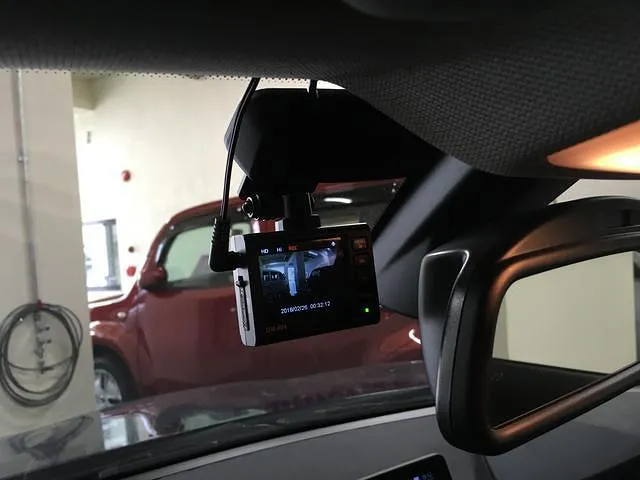

ドライブレコーダーはコムテックZDR-024を取り付けました。

ドライブレコーダーはフロントのみのタイプで電源はラゲッジルームのヒューズボックスから取り出しました。
作業目安時間 6時間
費用総額 ¥163,000
